Specializujeme se na kusovou a malosériovou výrobu

Svařence a obráběné svařované díly

Zabýváme se zakázkovou kusovou nebo malosériovou výrobou svařenců do maximální hmotnosti 5000 kg z běžných uhlíkových i legovaných ocelí včetně ocelí s vysokou pevností a korozivzdorných ocelí. Dále se jedná o svařence z hliníkových slitin. Zajišťujeme kompletní výrobu od dělení materiálu až po tepelné zpracování a povrchové úpravy.

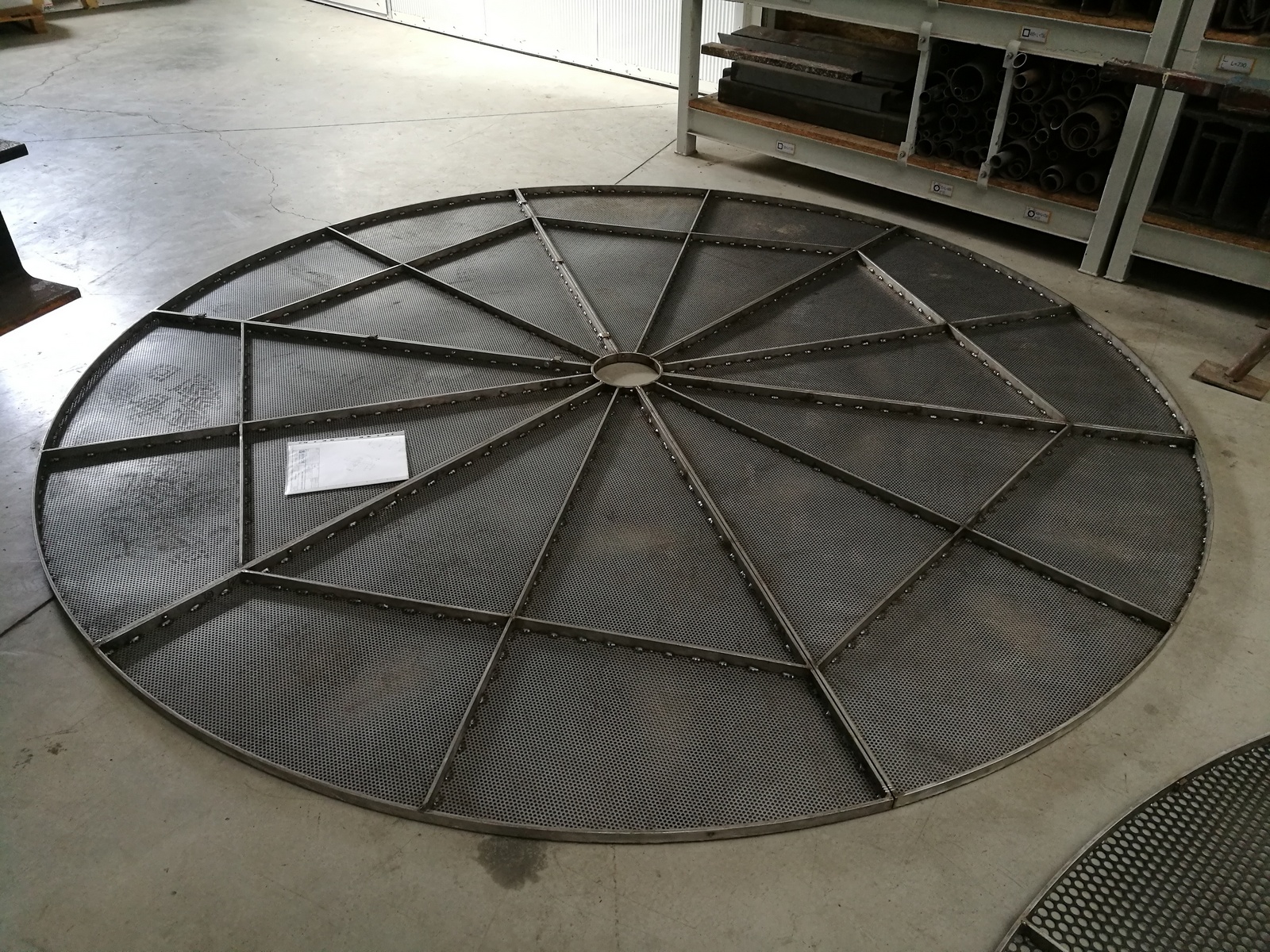

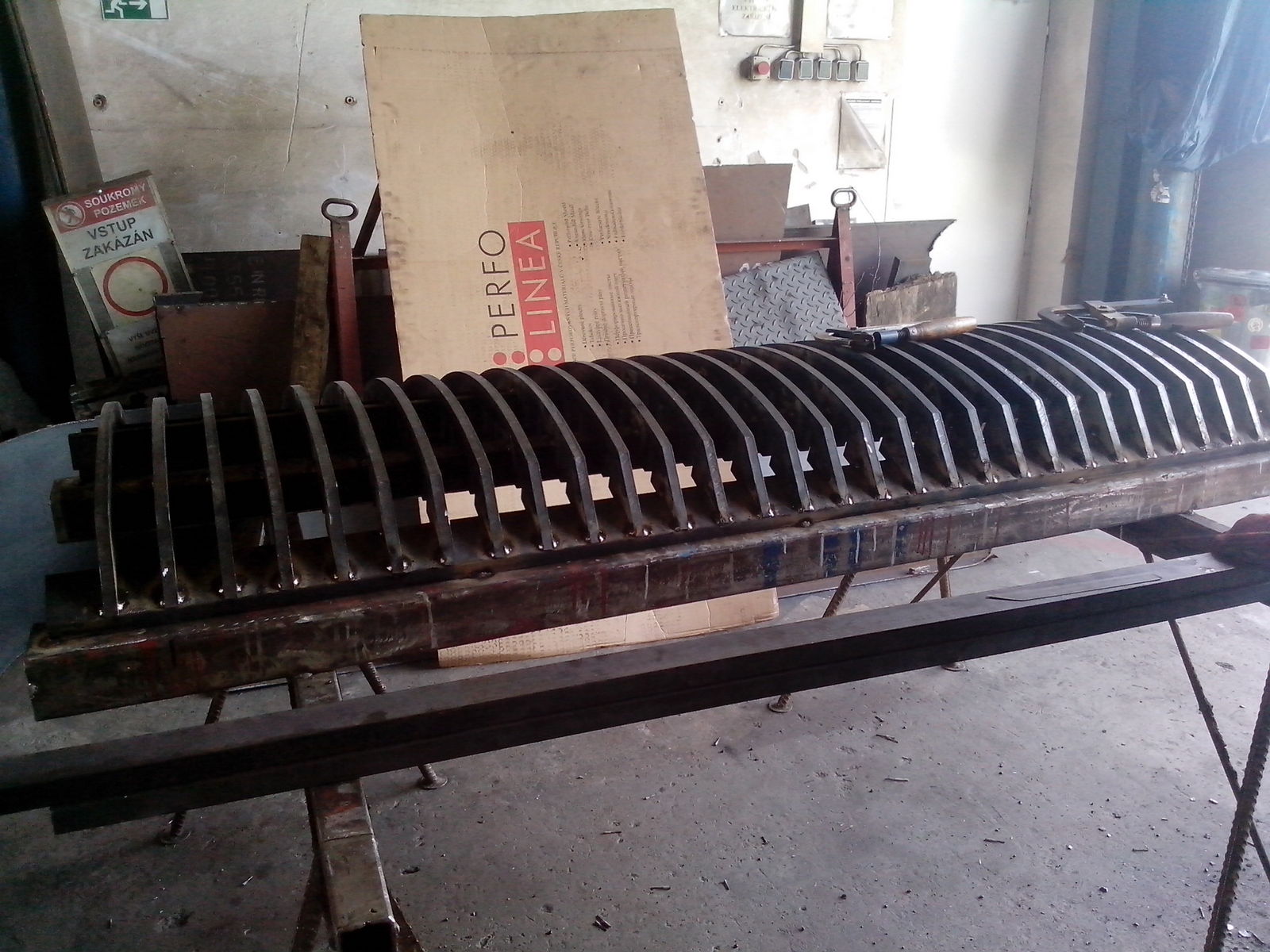

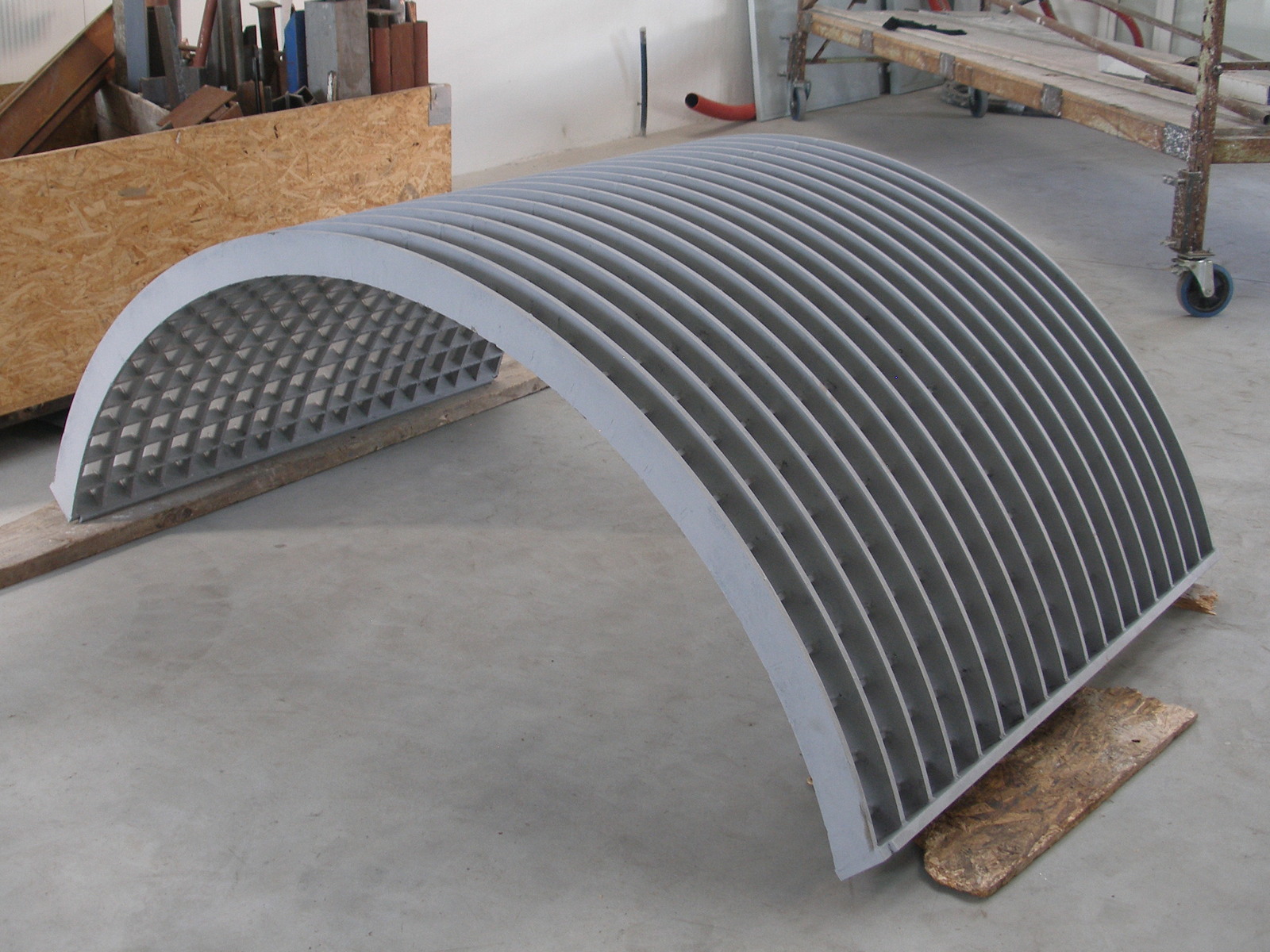

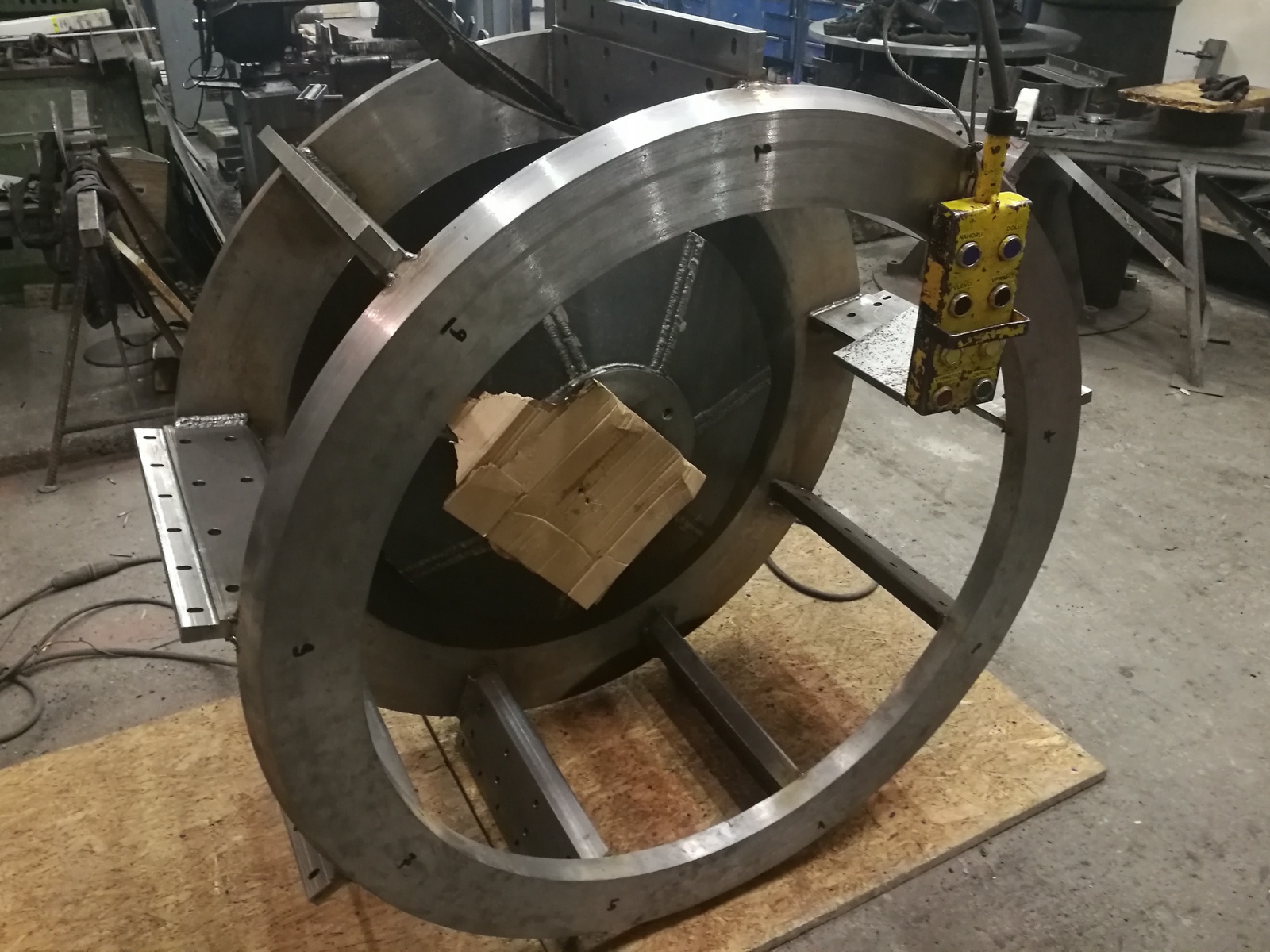

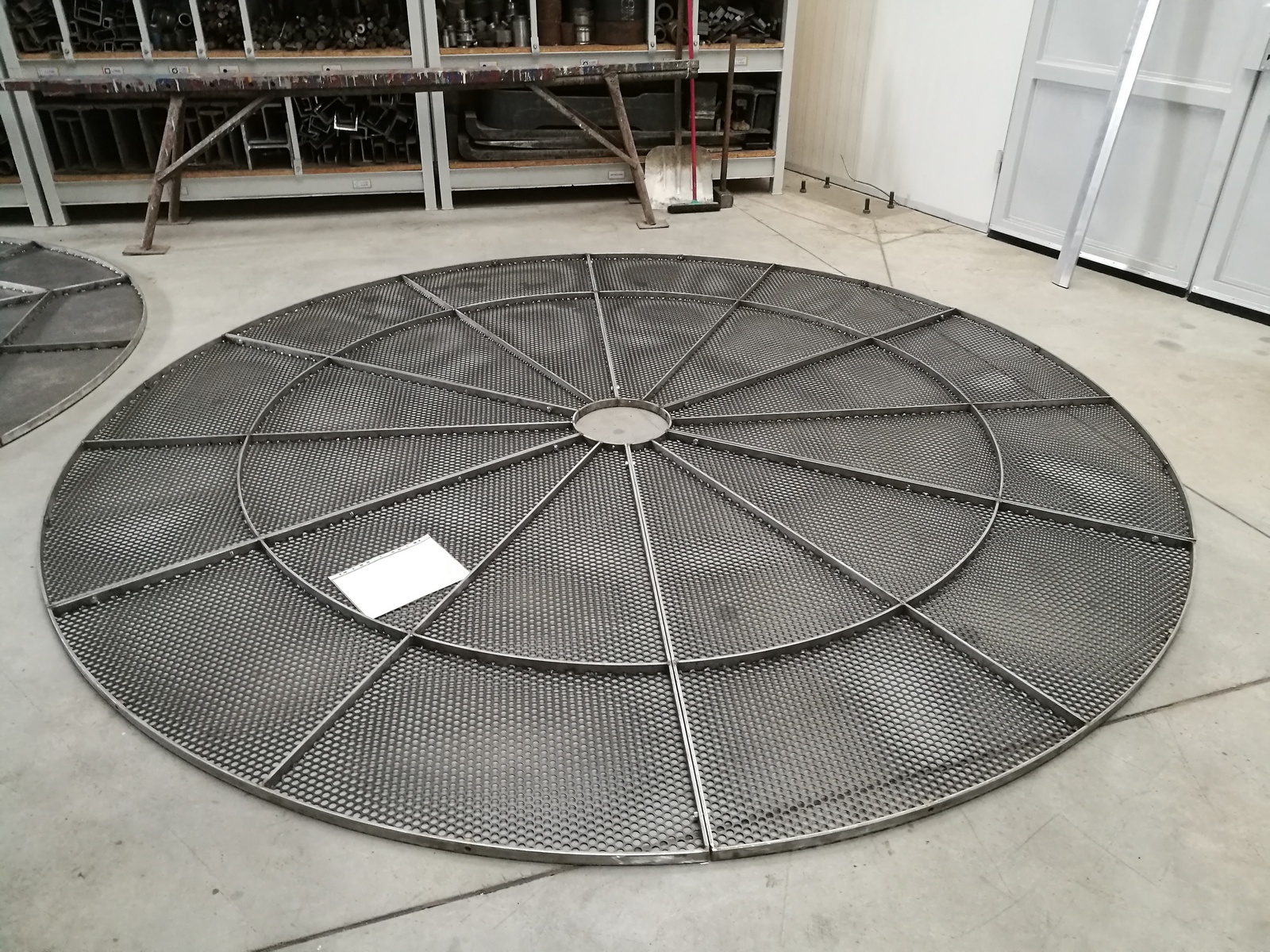

Námi vyráběné svařence jsou jednak konstrukce, které po svaření nevyžadují další opracování strojním obráběním. Konkrétně se často jedná o součásti pro přímou zástavbu do průmyslových zařízení, jako jsou například nosné rámy strojů, technologická síta, zásobníky sypkých hmot či jiné podobné konstrukce.

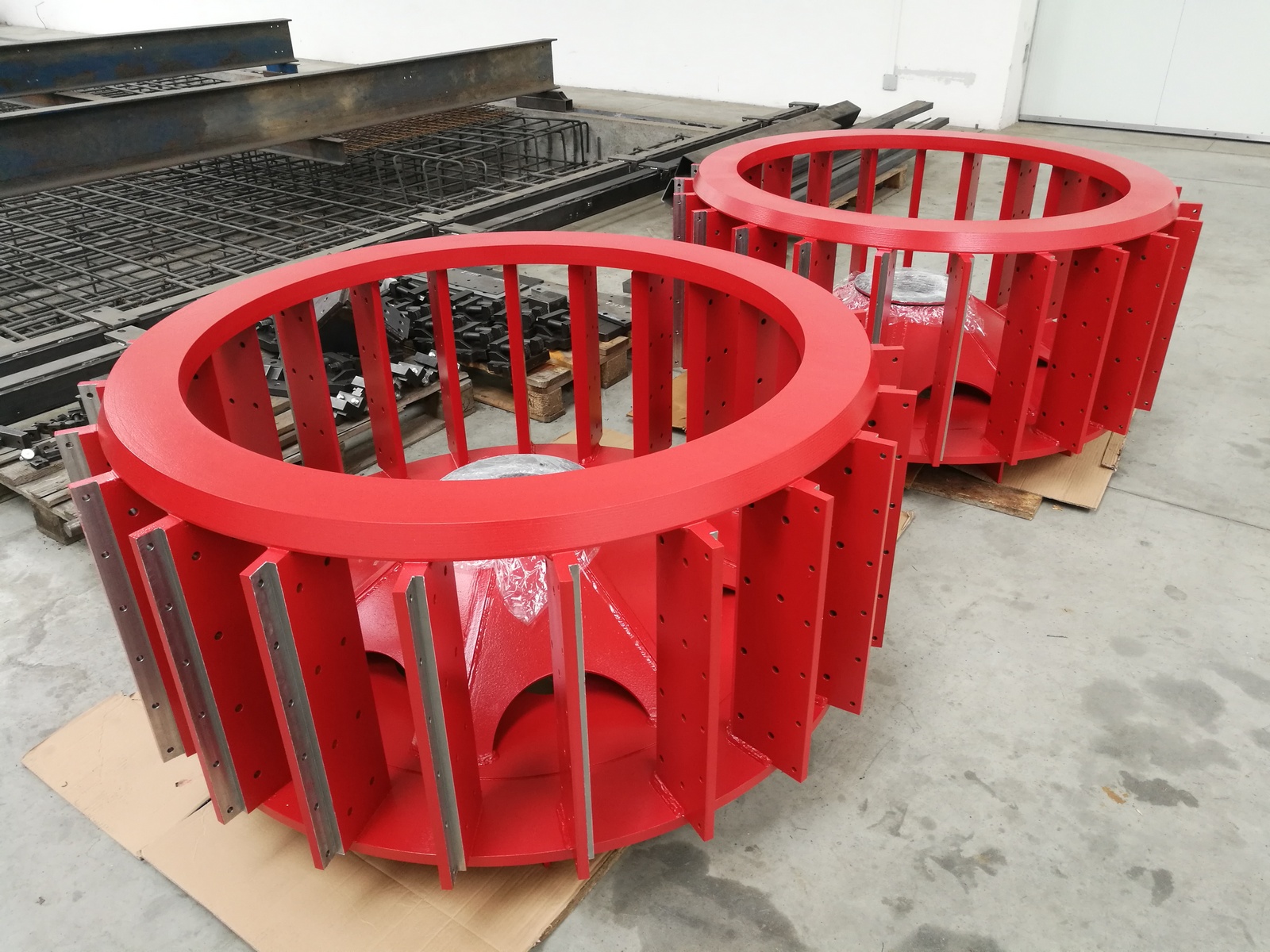

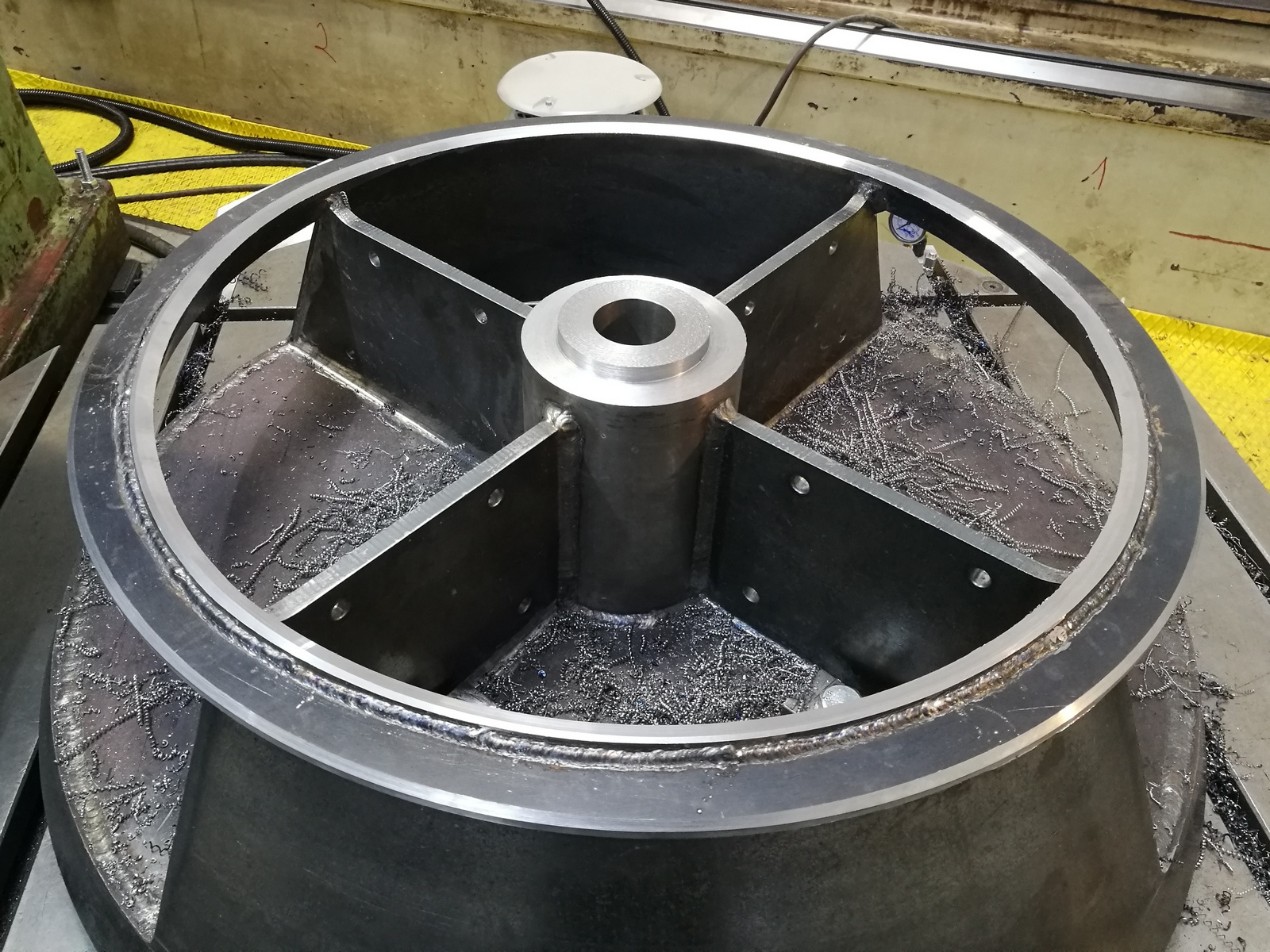

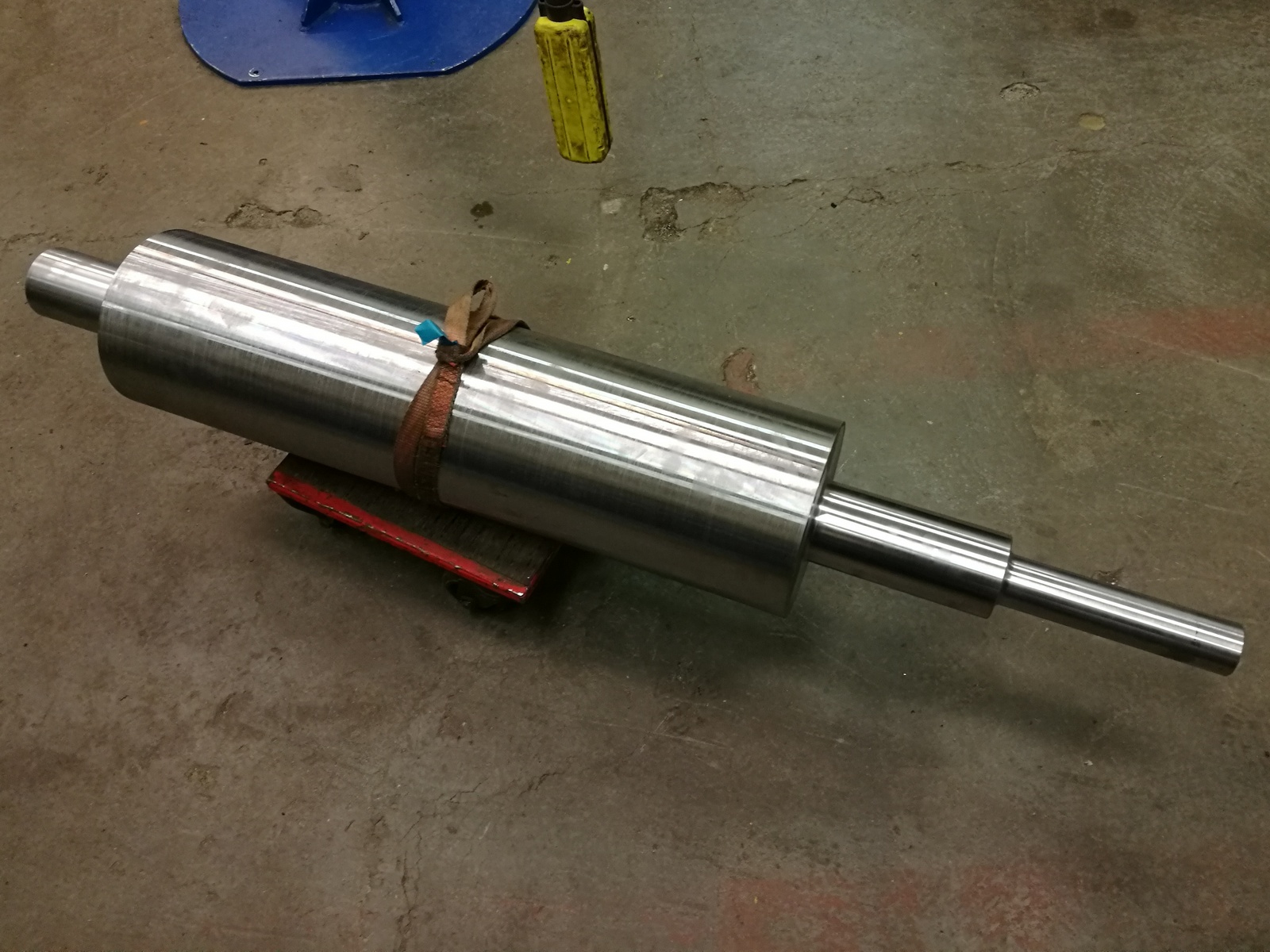

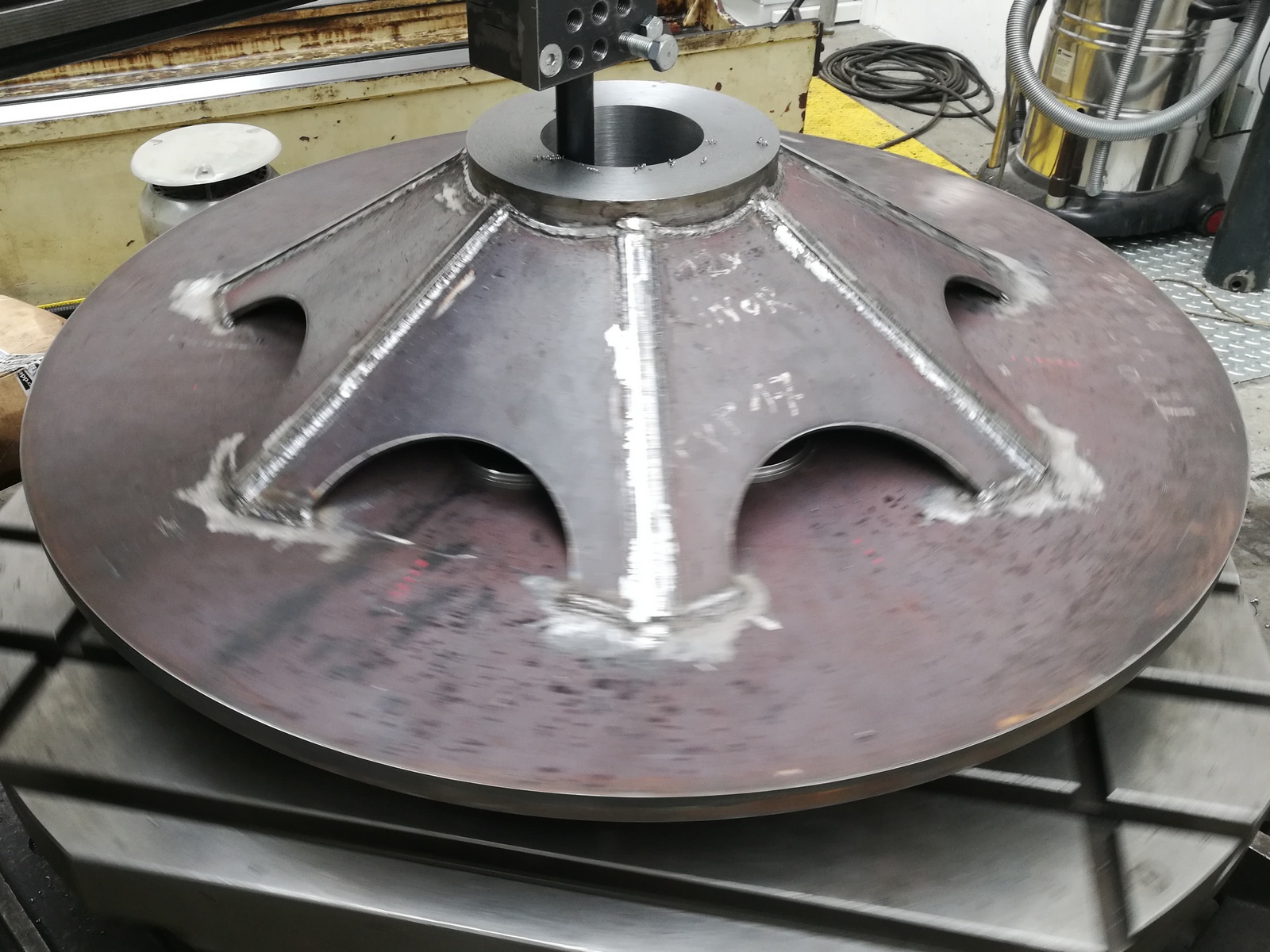

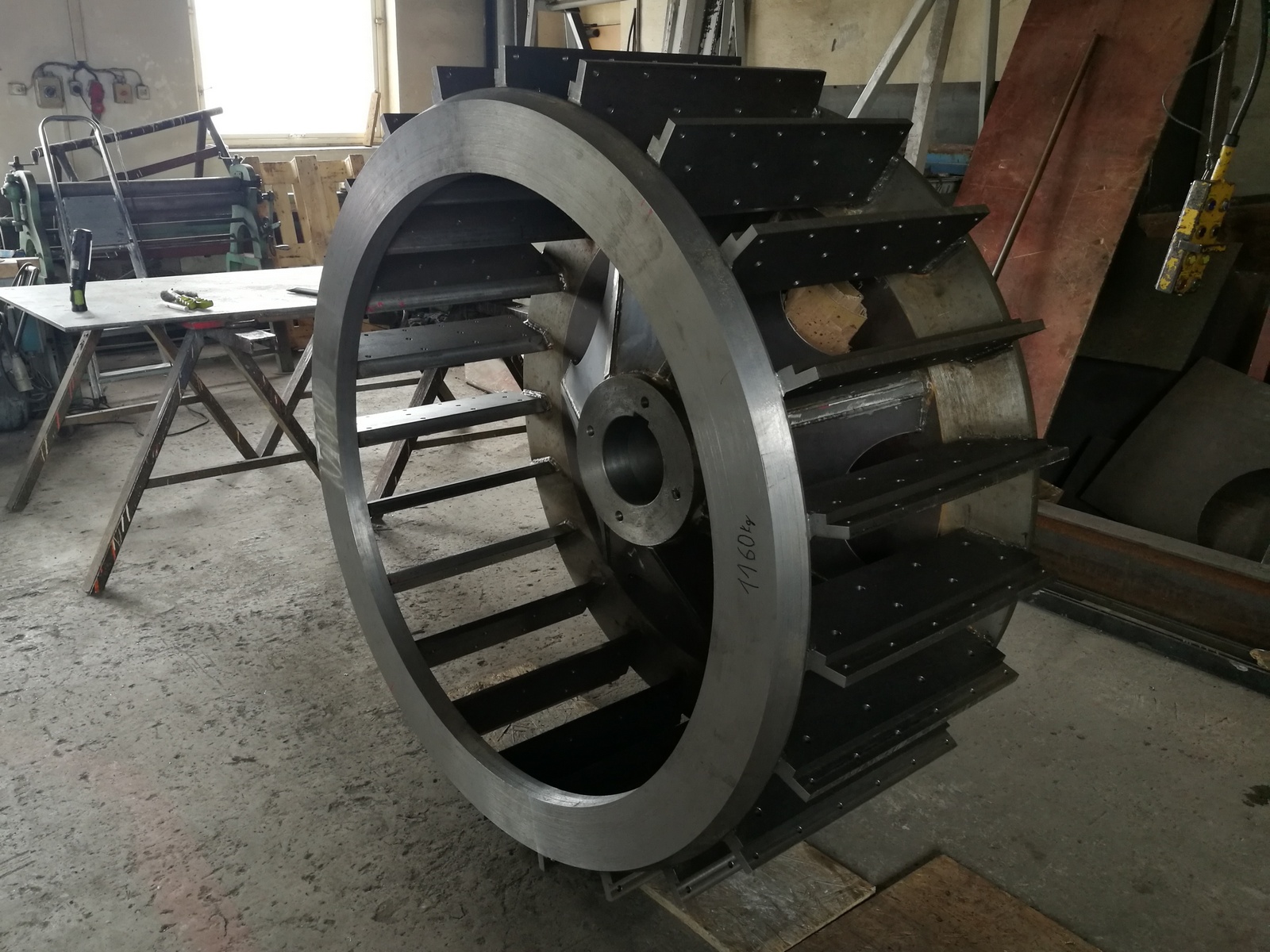

Dále se jedná o svařence, které v průběhu svařování nebo po něm obrábíme na přesnější strojní díly. Zde se může jednat například o rámy přesnějších strojních zařízení, rotory, transportní válce a podobně.



Součásti obráběné z plného materiálu

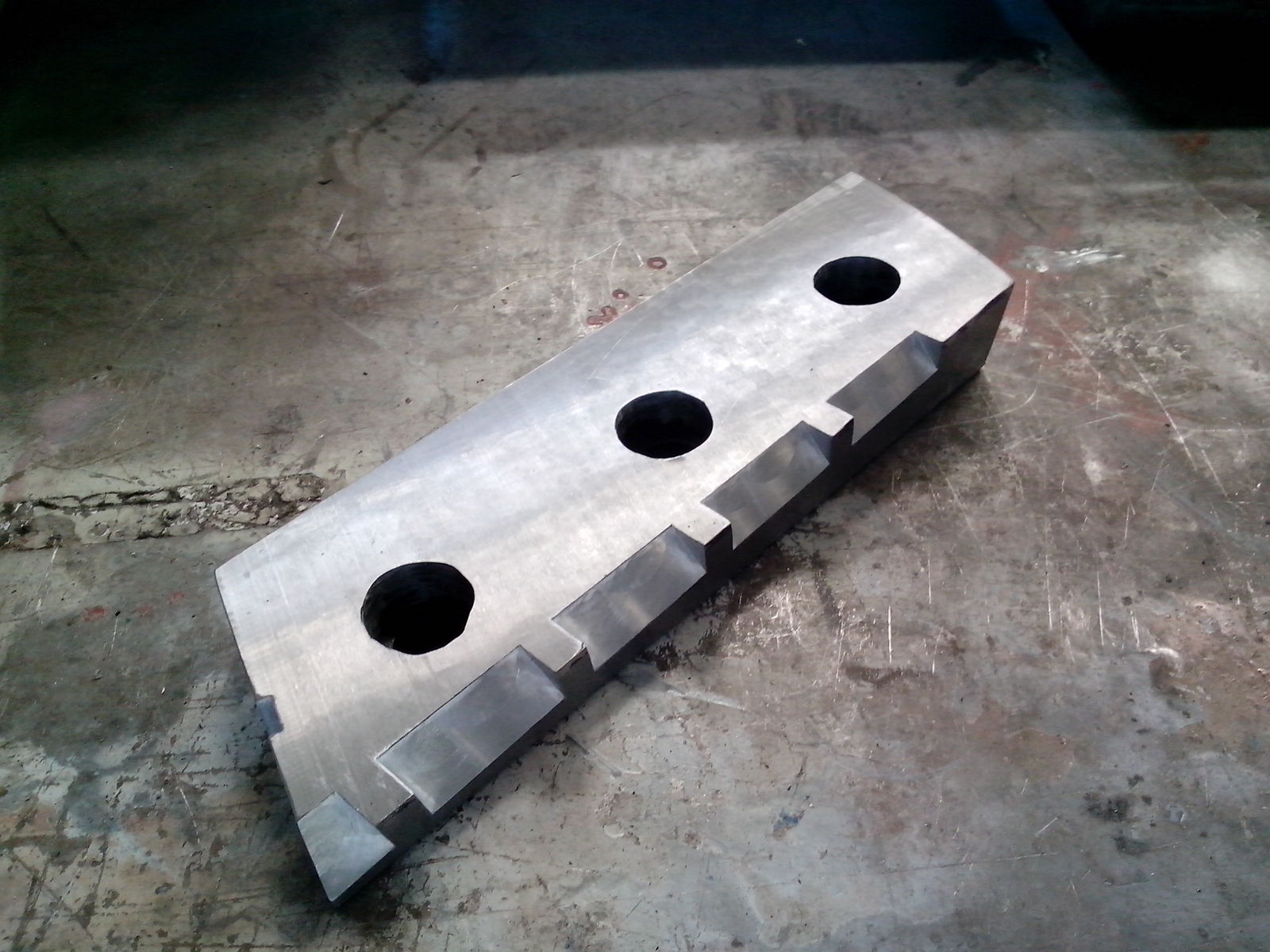

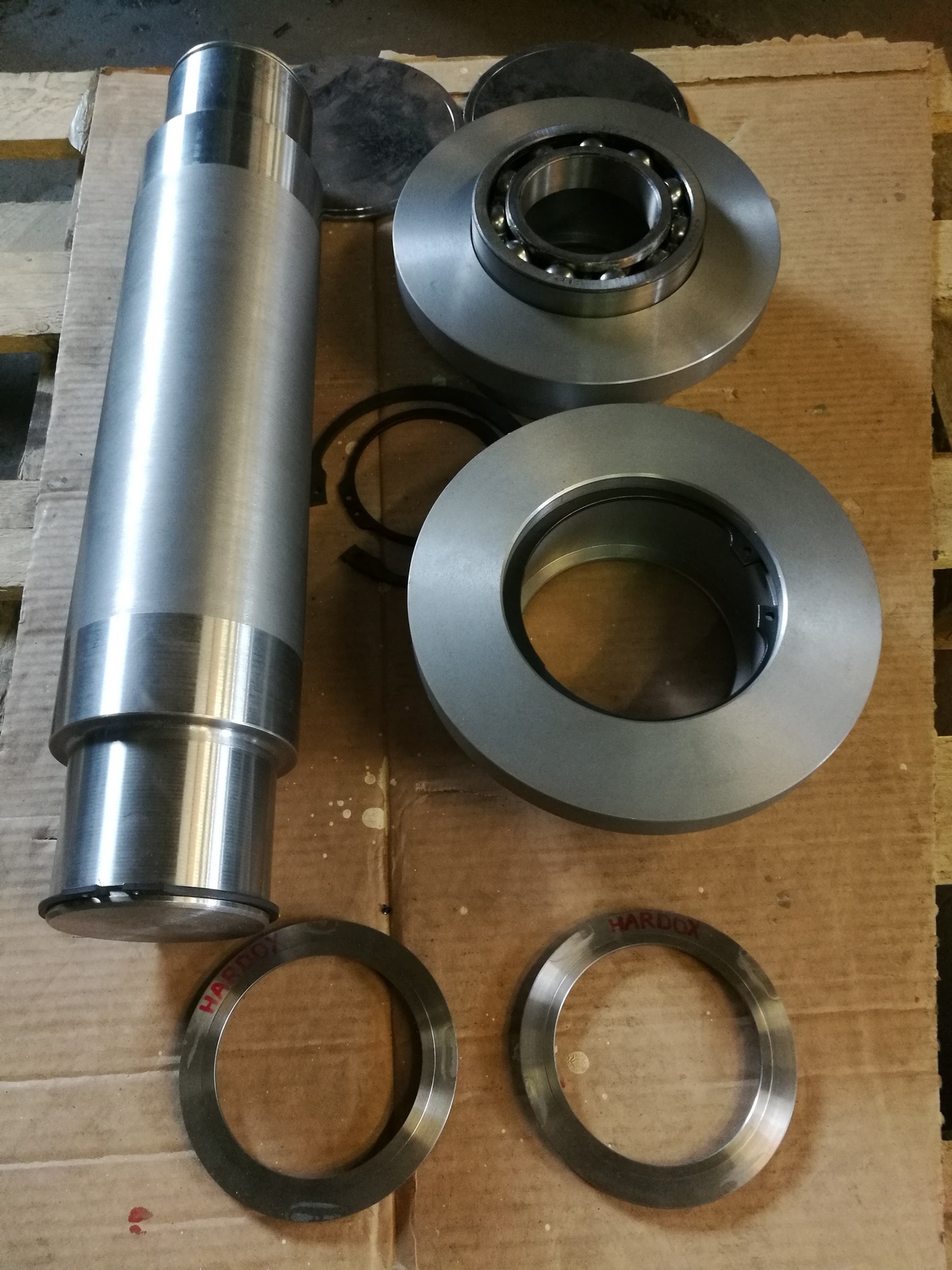

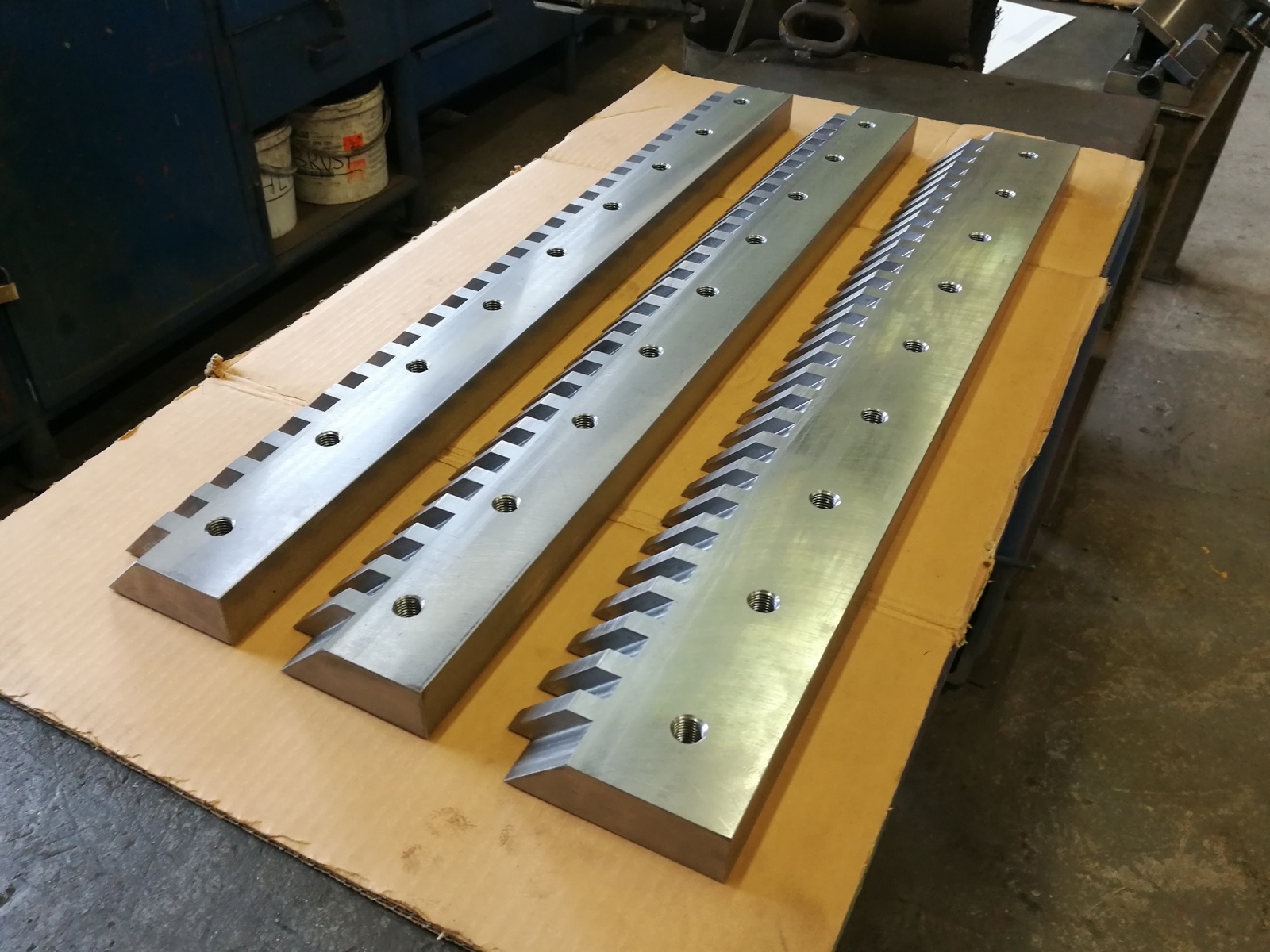

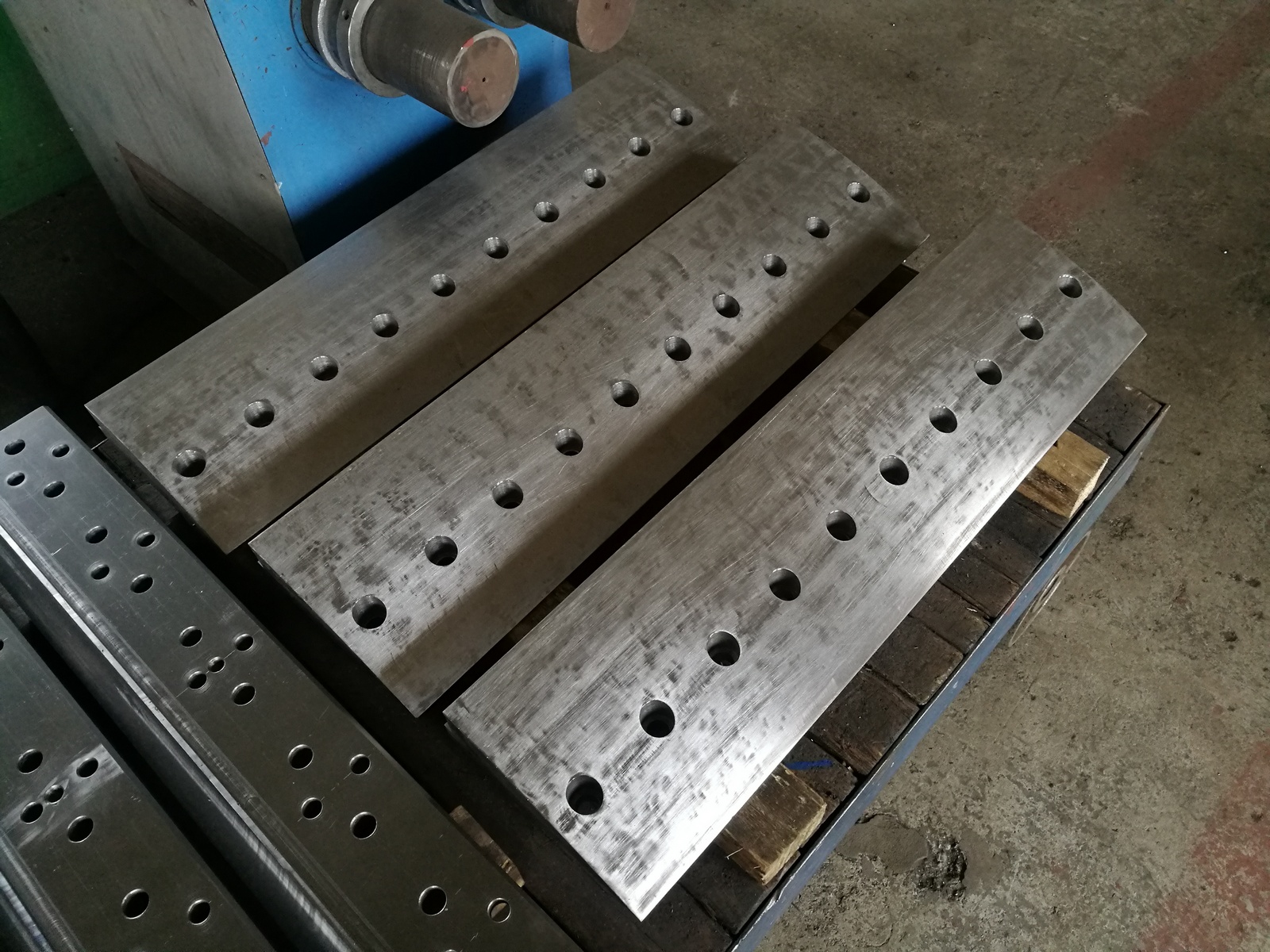

Další skupinou námi vyráběných strojních dílů jsou součásti vyráběné z plného materiálu. Jedná se převážně o součásti vrtané a vyvrtávané, frézované, soustružené, hoblované a broušené. Polotovarem jsou nejčastěji výpalky z plechu a odlitky.

V případě frézovaných součástí s výhodou využíváme možností 5-osé CNC frézky FGSQ 63 S CNC B. Tento stroj je vhodný především pro výkonné klasické frézařské, vrtací a vyvrtávací operace při výrobě tvarově složitých součástí do hmotnosti 1000 kg s maximálním množstvím operací prováděných na jedno upnutí obrobku.

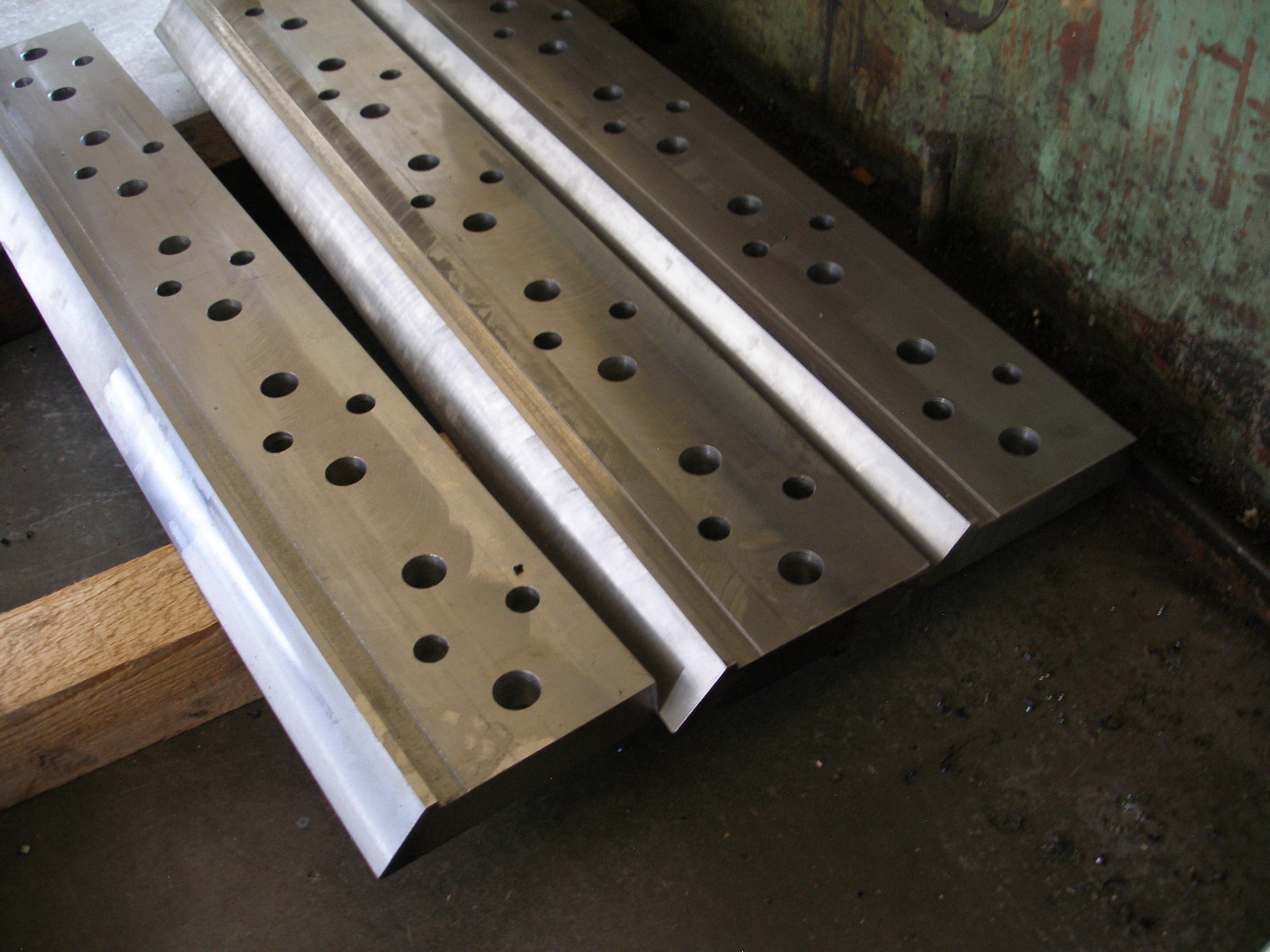

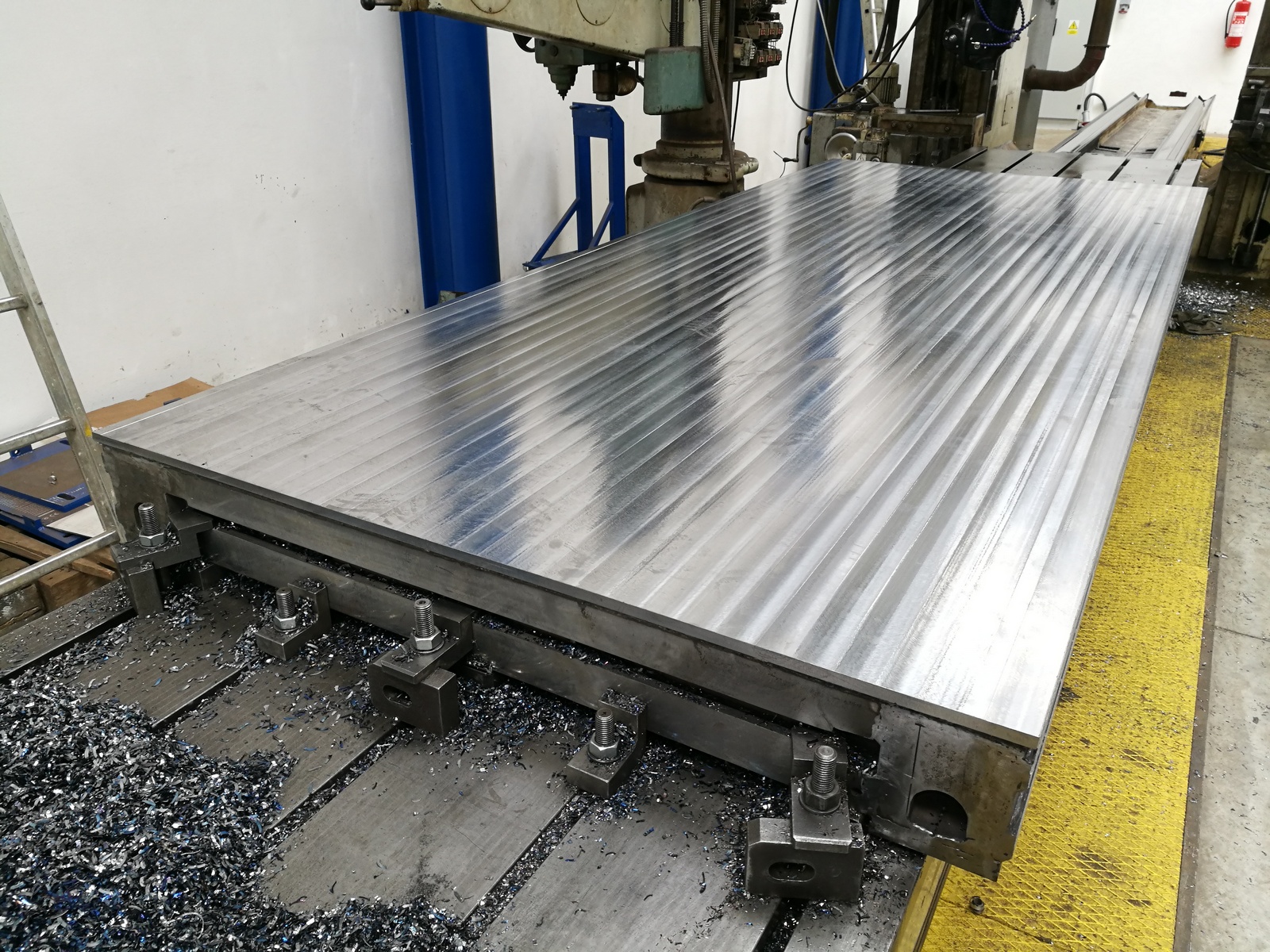

Pro opracování dlouhých dílů využíváme dvoustojanovou hoblovku HD 12 B /6000. Tento stroj nám díky doplňkovým frézovacím a brousícím vřeteníkům umožňuje celé spektrum výrobních operací prováděných na jedno upnutí obrobku. Příkladem mohou být hoblované vodící lišty, frézované povrchy technologických stolů, broušené povrchy vodících ploch a podobně.

Tvrdonávary

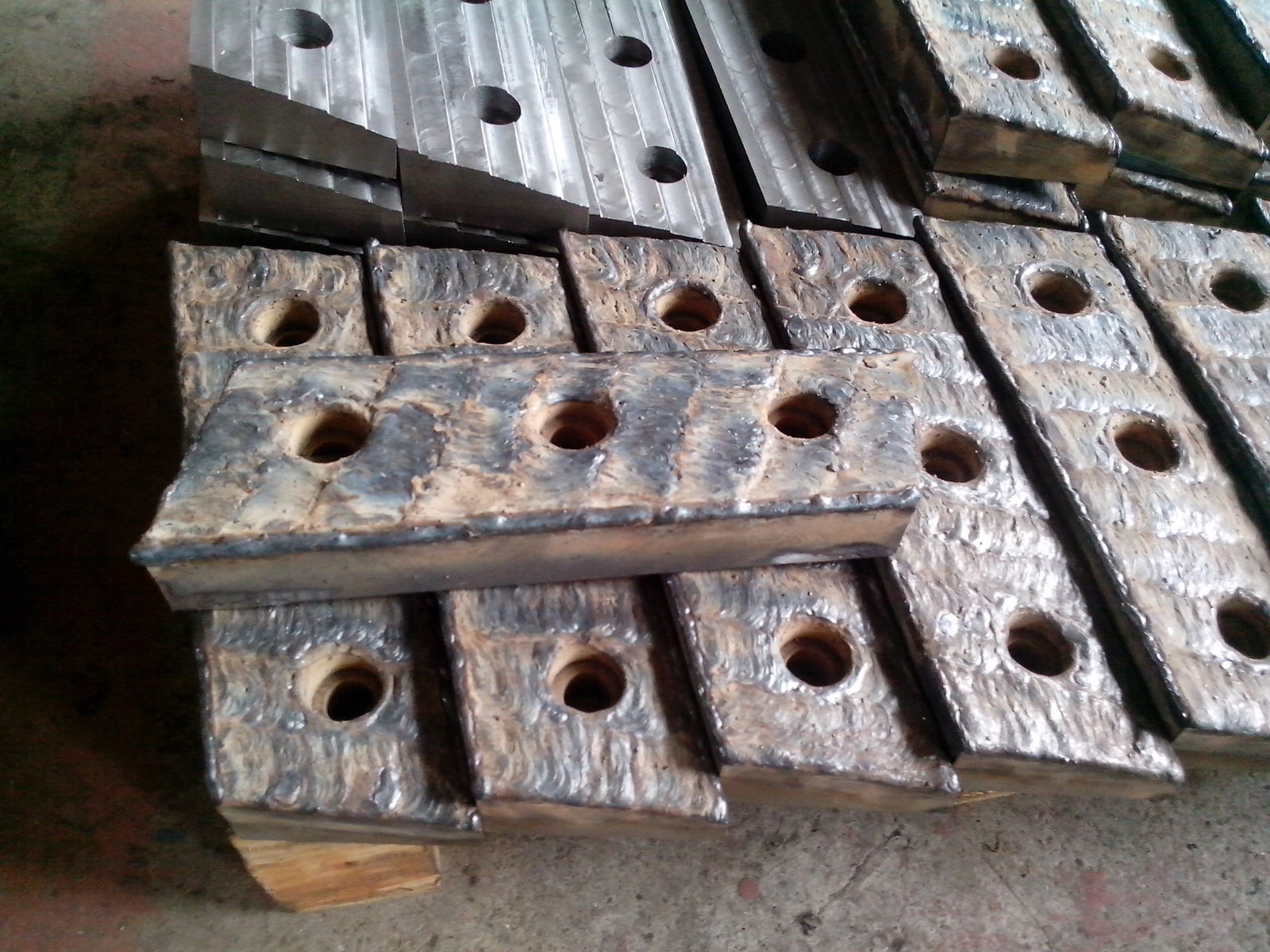

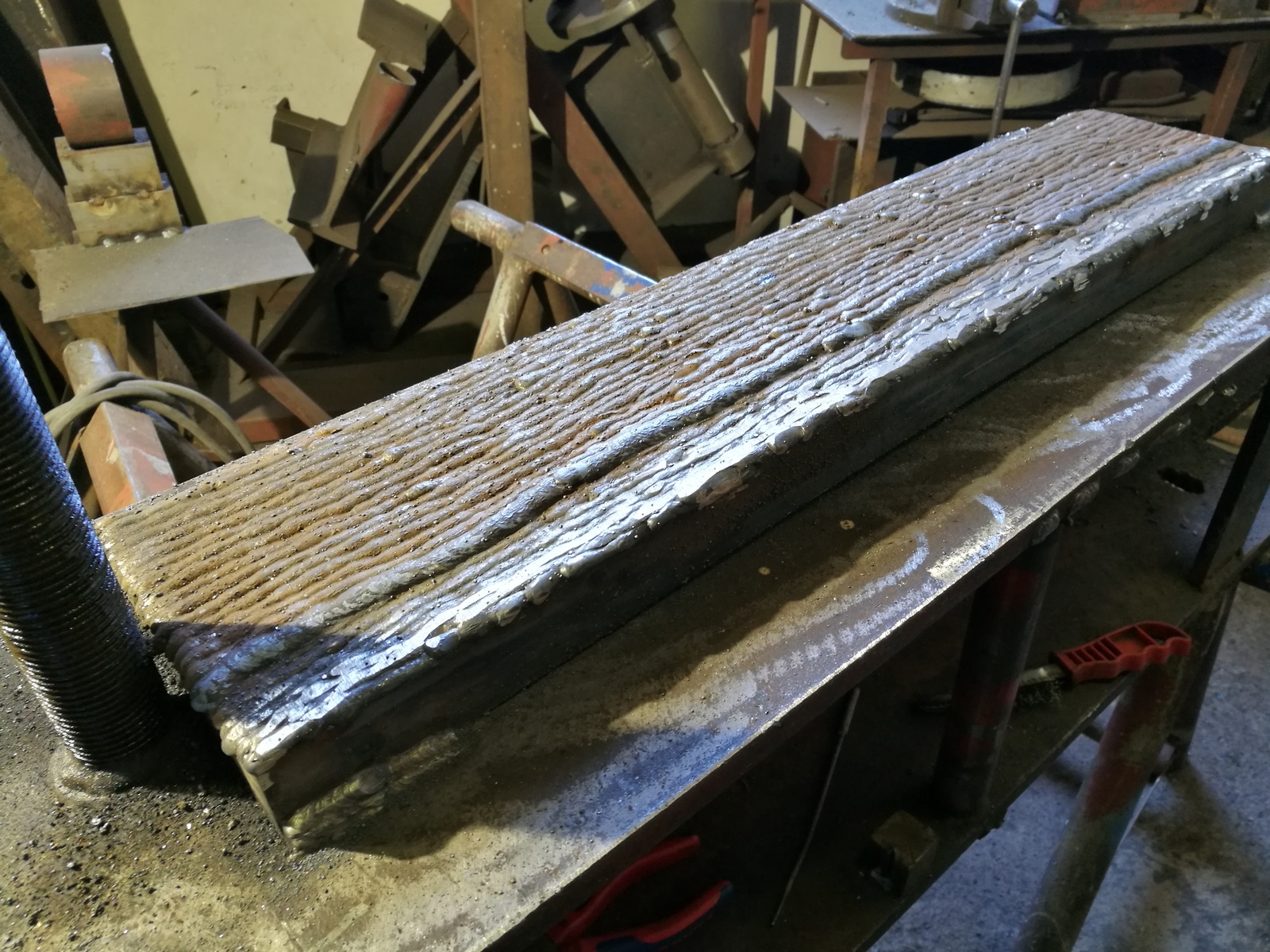

U kusově vyráběných součástí vystavených opotřebení aplikujeme tvrdonávary. Navařování provádíme metodou MAG v atmosféře ochranného plynu nebo ručně obalovanou elektrodou. Takto navařené součásti jsme schopni dále třískově obrábět.

Povrchové úpravy

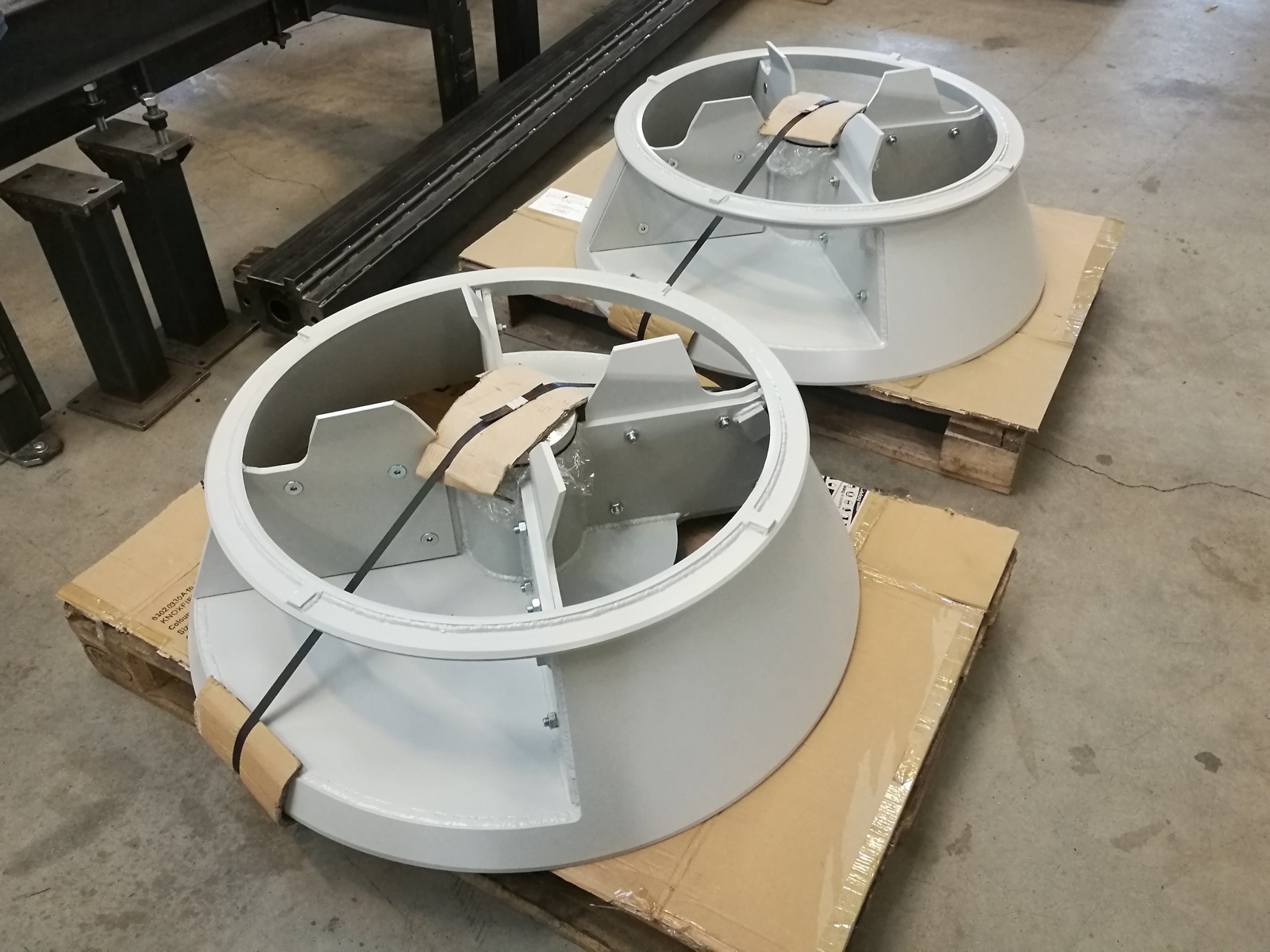

Dodávané díly lakujeme v případě potřeby mokrým způsobem kvalitními polyuretanovými barvami. V kooperacích zajišťujeme žárové zinkování, práškové lakování či jiné způsoby povrchových úprav.

Návrh konstrukce

Pro celou oblast výroby svařenců a strojních dílů můžeme našim zákazníkům nabídnout rovněž suvisející vývojové a kostrukční práce. Pro konstrukční návrh a pevnostní výpočty v současnosti používáme strojírenský 3D CAD software SolidWorks Premium.

Fotogalerie

Strojní vybavení

Dělení materiálu

DRUH STROJETYPPARAMETRY
tabulové nůžkyNTE 3150/10 Adélka střihu 3150 mm, max. tloušťka stříhaného plechu 10 mmn
pásová pilaErgonomic 275.230 DG (BOMAR)max. řezné rozsahy pro kolmý řez: ø230 mm, 290 x 130 mm, 250 x 230 mm, 230 x 230 mm
pásová pilaSTG 220 G (BOMAR)max. řezné rozsahy pro kolmý řez: ø220 mm, 300 x 150 mm, 220 x 220 mm
pásová pilaPPS – 220 TH (PROMA)max. řezné rozsahy pro kolmý řez: ø227 mm, 260 x 110 mm, 220 x 220 mm

Frézky

DRUH STROJETYPPARAMETRY
CNC 5-osé obráběcí centrumFGSQ 63 S CNC Brozjezdy: X1250 mm, Y850 mm, Z500 mm; hlava souvisle řízená ve 2 osách, max. kroutící moment na vřetenu 900 Nm, max. otáčky vřetena 3500 1/min, max. hmotnost obrobku 1000 kg
vertikálníFV 2 Astrojní pojezdy: X750 mm, Y300 mm, Z400 mm; otočný stůl, dělička
univerzálníFA 5 Ustrojní pojezdy: X1250 mm, Y400 mm, Z400 mm; vertikální hlava, otočný stůl, dělička

Ostatní obráběcí stroje

DRUH STROJETYPPARAMETRY
dvoustojanová hoblovkaHD 12 B /6000upínací plocha stolu 1100 x 6000 mm, průchod mezi stojany 1270 mm, max. výška obrobku 1250 mm, max. zatížení stolu 12000 kg, frézovací vřeteníky, brousící vřeteníky
4 ks univerzální hrotový soustruhmax. průměr soustružení nad vedením 800 mm, max. vzdálenost mezi hroty 3500 mm, lunety
horizontální vyvrtávačkaWH 63 Aupínací plocha stolu 800 x 890 mm, pojezdy stolu: X1000 mm, Y710 mm; svislý pojezd vřeteníku Z1000 mm
rovinná vodorovná bruskaSPD 30Belektromagnetický stůl 1000 x 300 mm, max. délka broušení 1000 mm, max. šířka broušení 350 mm, max. výška osy vřetena nad stolem 575 mm
radiální vrtačkaVR 6
sloupová vrtačkaVS 20

Tvářecí stroje

DRUH STROJETYPPARAMETRY
ohraňovací lisLO 125 Ddélka stolu 3150 mm, průchod mezi stojany 2700 mm, lisovací tlak 125 tun

Svařovací technika

DRUH STROJETYPPARAMETRY
MIG/MAG (+ obalovaná elektroda)MIG 280 DUAL-PULSdigitální invertorový svářecí poloautomat 280 A, svařování všech druhů svařitelných ocelí vč. korozivzdorných, svařování slitin hliníku, možnost pulzu a dvojitého pulzu
MIG/MAG (+ obalovaná elektroda)MIG 350 DUAL-PULSdigitální invertorový svářecí poloautomat 350 A, svařování všech druhů svařitelných ocelí vč. korozivzdorných, svařování slitin hliníku, možnost pulzu a dvojitého pulzu
MIG/MAGMULTIMIG 315 DUAL PULSplně synergický digitální invertorový svářecí poloautomat 300 A, svařování všech druhů svařitelných ocelí vč. korozivzdorných, svařování slitin hliníku a mědi, možnost pulzu a dvojitého pulzu
MIG/MAGCastoMIG 350Csvařovací zdroj 350 A
TIG (+ obalovaná elektroda)THF 336 AC/DC PULSinvertorový AC/DC svářecí zdroj 320 A pro TIG svařování hliníkových slitin, barevných kovů, uhlíkových, legovaných a nerezových ocelí
